Lernziel
  • Aussteuerung planare Ganzkörper-Skelettszintigraphie
Modalität
  • Skelettszintigraphie
  • 1-Phase (Mineralisation)
  • SPECT/CT des Körperstammes

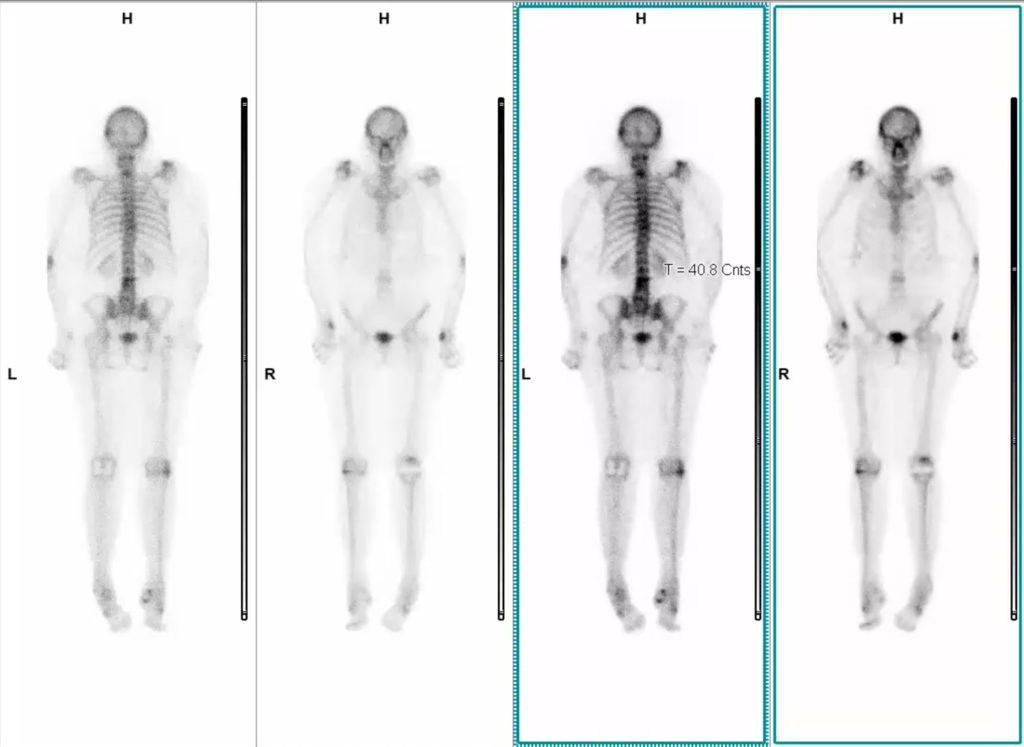

Ganzkörperszintigraphie, Tc99m-DPD

Klinisches Ergebnis:

  • Heterogene, degenerativ bedingte Anreicherungen der Wirbelsäule, insbesondere der oberen HWS, des zerviko-thorakalen Überganges und in Höhe LWK3-5.
  • Degenerativ bedingte Anreicherungen an mehreren peripheren Gelenken, z.B. im Acromio-Clavicular- und Humeroglenoidalgelenk rechts, Ellenbogengelenk links, Kniegelenk rechts, Sprunggelenke bds.
  • Knie-TEP links.

Video der Aussteuerung

  • Die Aussteuerung ist so zu wählen, dass bei einem SET der Bilder (LDR + RVL) mehr die höheren Anreicherungsherde bzw. die grösseren Knochen gut zur Darstellung kommen (rechts) und in dem anderen SET mehr die kleineren Knochen / Anreicherungsherde.
  • Auf der rechten Seite ist die Aussteuerung so gewählt, dass die höchste Anreicherung die Farbe schwarz bekommt. Alle übrigen 365 Graustufen der Farbskala werden “linear” auf die anderen Anreicherungsintensitäten verteilt.
  • In unserem Institut wird die Aussteuerung des zweiten Bildsatzes (links) so gewählt, dass all die Knochen “schwarz erscheinen”, die 70% der Anreicherungsintensität der dorsalen BWS aufweisen. Geringere Anreicherungsintensitäten werden somit auf die übrigen 365 Graustufen der Farbskala verteilt und imponieren dunkler.

Video der Aussteuerung [SALEM-SPITAL]

  • In unserem Institut wird die Aussteuerung des zweiten Bildsatzes (links) so gewählt, dass all die Knochen “schwarz erscheinen”, die 70% der Anreicherungsintensität der dorsalen BWS aufweisen. Auswahl der Ziel-Region dorsale BWS erfolgt mit einem ROI-Tool.
  • Geringere Anreicherungsintensitäten werden somit auf die übrigen 365 Graustufen der Farbskala verteilt und imponieren dunkler.

Beispiel einer Aussteuerung mit log-Farbskala (links)

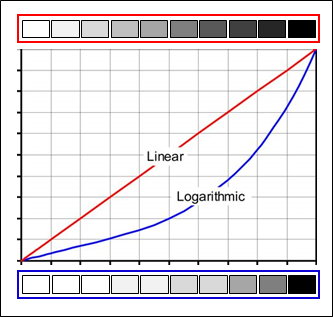

Aussteuerung mit unterschiedlichen Farb-Skalen
